トンネル照明制御システム
概要
長距離トンネル内の照明設備を有人箇所で監視・制御し、非常時には現地押し釦から一斉点灯や個別点灯ができる照明制御システムです。
主な用途
長距離トンネル内に設置された照明設備の遠隔監視・制御、非常時の一斉点灯、近傍区画ごとの個別点灯・消灯に使用します。
解決する課題
長距離トンネルでは照明設備が広範囲に分散しており、異常時や避難対応時に迅速な点灯操作が求められます。本システムは、有人箇所での遠隔監視・制御に加え、現地押し釦による即時点灯を可能にし、非常時の初動対応を支援します。
導入メリット
有人箇所に照明設備の状態情報を集約し、遠隔から監視・制御できます。さらに、トンネル内には現地押し釦を設けることで、輸送障害や列車停止などの非常時にも、現場側で必要な照明をすばやく点灯できます。
個別押し釦では近傍区画の点灯・消灯、一斉押し釦ではトンネル内の系統全体を点灯でき、用途に応じた操作が可能です。一斉点灯の解除は有人箇所側で行う構成とすることで、非常時の不用意な消灯を防ぎます。
主な特長
有人箇所での監視・制御
トンネル内照明設備の状態を制御盤側へ伝送し、人の常駐する箇所で状態確認と制御を行えます。
非常時の現地一斉点灯に対応
輸送障害や列車停止時など、現地対応が必要な場面で、トンネル内の照明系統を押し釦操作により一斉点灯できます。
近傍区画の個別点灯・消灯に対応
現地の個別押し釦により、近傍区画の照明を点灯・消灯できます。
一斉点灯解除は有人箇所側で管理
現地では一斉点灯操作のみ可能とし、一斉点灯の解除は制御盤側で行うことで、非常時の不用意な消灯を防ぎます。
遠隔制御と現地操作を両立
通常時は有人箇所での監視・制御、非常時は現地での即時点灯という運用に対応します。
光ファイバー構成によるノイズ対策
制御盤〜被制御盤間およびスイッチ回線を光ファイバーで構成し、ノイズに強いシステム構成です。
製品説明

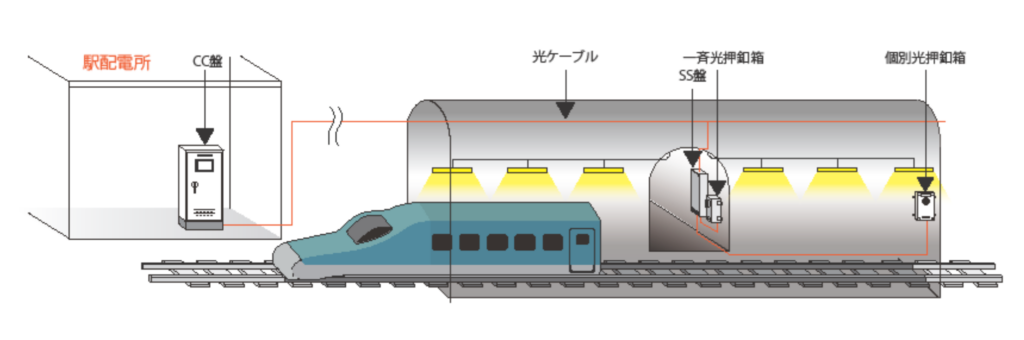

本システムは、数kmにわたる長距離トンネル内の照明設備を監視し、有人箇所から遠隔制御できるトンネル照明制御システムです。制御盤からトンネル内に設置された被制御盤を操作し、分電盤の照明回線をON/OFF制御します。制御状態は制御盤へ伝送されるため、人の常駐する箇所で照明設備の状態確認と制御を行うことができます。
また、トンネル内には現地操作用の押し釦スイッチを設けることができ、輸送障害や列車停止などにより乗客避難が必要な場合でも、現地からすばやく照明を点灯できます。個別押し釦では近傍区画の点灯・消灯、一斉押し釦ではトンネル内の系統全体を点灯できます。
一斉点灯の解除は制御盤側で行う構成とすることで、非常時に現地で不用意に全消灯されることを防ぎます。通常時の遠隔監視・制御と、非常時の現地即時点灯を両立し、トンネル内設備の保守対応や異常時対応を支援します。制御盤と被制御盤間、およびスイッチ回線は光ファイバーで構成されており、ノイズに強いシステム構成です。
